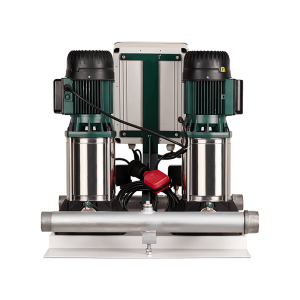

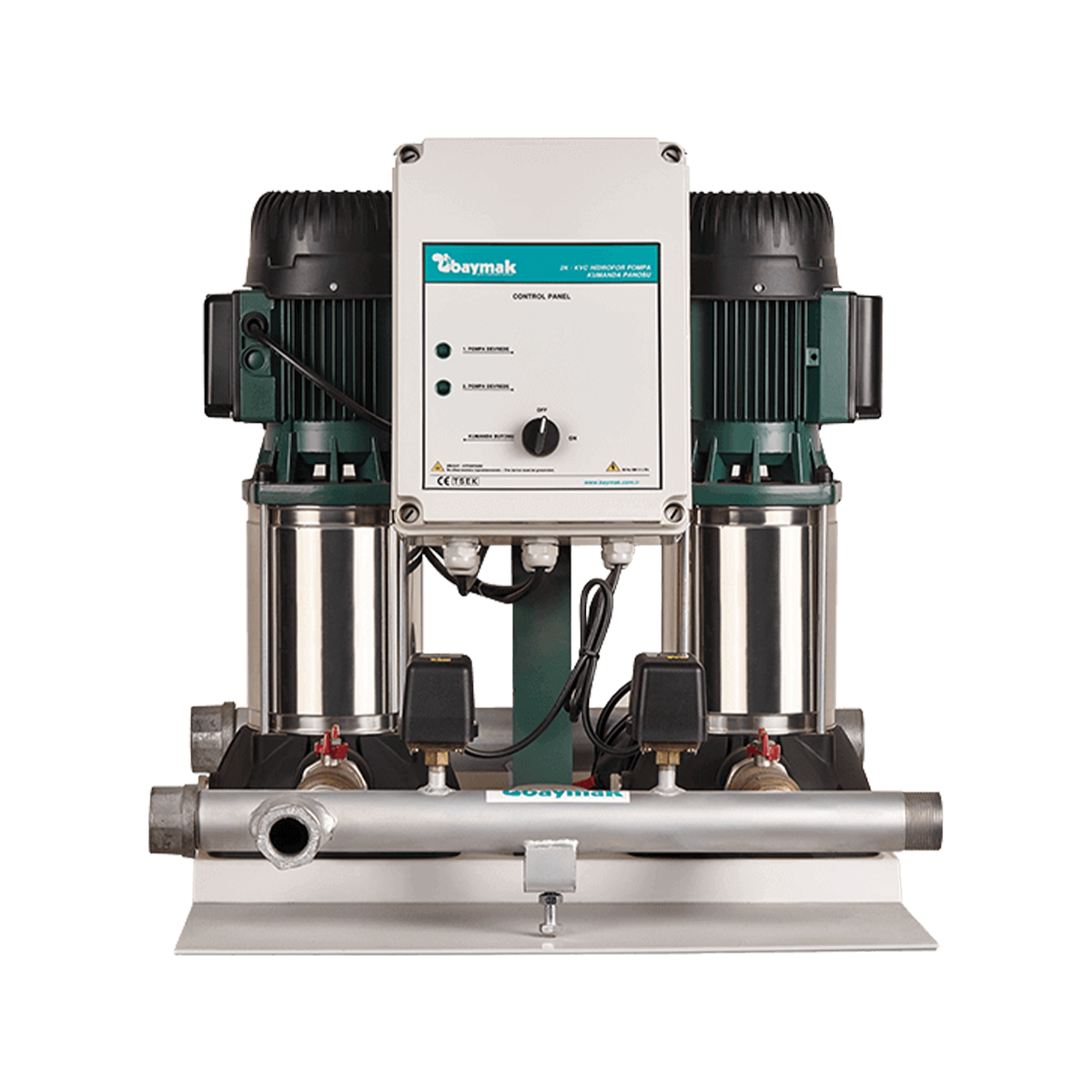

KVC SERİSİ DİKEY ÇOK KADEMELİ HİDROFOR
- Yüksek verimli sessiz dikey tip çok kademeli orjinal DAB markalı pompalardan gruplanmıştır
- Özel dizayn edilmiş pompaları sayesinde emme ve basma ağzı aynı hat üzerinde, zıt yönlerdedir
- Tüm modellerde elektrik koruma ve kontrol panosu cihaz ile birlikte verilmektedir
- Dikey pompaları sayesinde yerden tasarrruf sağlar
Yüksek verimli, sessiz dikey tip çok kademeli orijinal pompalardan oluşan bu sistem, özel dizaynı sayesinde emme ve basma ağızlarını zıt yönlerde konumlandırarak hidrofor montajını kolaylaştırır.
TEKNİK ÖZELLİKLER
TEK POMPALI MODELLER
| Hidrofor Modeli | Voltaj (50 Hz) | Güç (HP) | Güç (kW) | Akım (A) |
|---|---|---|---|---|
| 1KVC 40/80 M | 220 V | 1x1,5 | 1 | 6.5 |
| 1KVC 55/80 M | 220 V | 1x2,5 | 1.5 | 9 |
| 1KVC 55/80 T | 380 V | 1x2,5 | 1.5 | 6.2 - 3.6 |
| 1KVC 65/80 T | 380 V | 1x3 | 2.2 | 6.9 - 4 |
| 1KVC 60/120 T | 380 V | 3 | 2.2 | 7.6 - 4.5 |
| 1KVC 70/120 T | 380 V | 4 | 3 | 11.8 - 6.8 |
| 1KVC 85/120 T | 380 V | 4 | 3 | 13.5 - 7.8 |
| Hidrofor Modeli | Kapasite (m³/h) | Basınç Aralığı (bar) | Emme (inç) | Basma (inç) |
|---|---|---|---|---|
| 1KVC 40/80 M | 6 - 2 | 3.7 - 5 | 1 1/4 | 1 1/4 |
| 1KVC 55/80 M | 6 - 2 | 5.5 - 7 | 1 1/4 | 1 1/4 |
| 1KVC 55/80 T | 6 - 2 | 5.5 - 7 | 1 1/4 | 1 1/4 |
| 1KVC 65/80 T | 6 - 2 | 6.5 - 8 | 1 1/4 | 1 1/4 |
| 1KVC 60/120 T | 11 - 4 | 5 - 7 | 1 1/4 | 1 1/4 |
| 1KVC 70/120 T | 11 - 4 | 6 - 8 | 1 1/4 | 1 1/4 |
| 1KVC 85/120 T | 11 - 4 | 8 - 10 | 1 1/4 | 1 1/4 |
| Hidrofor Modeli | A (mm) | B (mm) | C (mm) | D (mm) | F (mm) | H (mm) |
|---|---|---|---|---|---|---|
| 1KVC 40/80 M | 425 | 274 | 100 | 100 | 572 | - |
| 1KVC 55/80 M | 425 | 274 | 100 | 100 | 667 | - |
| 1KVC 55/80 T | 425 | 274 | 100 | 100 | 677 | - |
| 1KVC 65/80 T | 425 | 274 | 100 | 100 | 694 | - |
| 1KVC 60/120 T | 425 | 274 | 100 | 100 | 659 | - |
| 1KVC 70/120 T | 425 | 274 | 100 | 100 | 741 | - |
| 1KVC 85/120 T | 425 | 274 | 100 | 100 | 741 | - |
| Hidrofor Modeli | Denge Tankı I | Bağlantı Seti (inç) | Ağırlık (kg) |
|---|---|---|---|
| 1KVC 40/80 M | 100 | 1 | 21 |
| 1KVC 55/80 M | 100 | 1 | 24 |
| 1KVC 55/80 T | 100 | 1 | 24 |
| 1KVC 65/80 T | 100 | 1 | 26 |
| 1KVC 60/120 T | 100 | 1 | 26 |
| 1KVC 70/120 T | 100 | 1 | 29 |
| 1KVC 85/120 T | 200 | 1 1/2 | 30 |
İKİ POMPALI MODELLER
| Hidrofor Modeli | Voltaj | Güç (HP) | Güç (kW) | Akım (A) |
|---|---|---|---|---|
| 2KVC 40/80 M | 220 V | 2x1,5 | 2x1 | 2x6.5 |
| 2KVC 55/80 M | 220 V | 2x2,5 | 2x1.5 | 2x9 |
| 2KVC 55/80 T | 380 V | 2x2,5 | 2x1.5 | 2x6.2 - 3.6 |
| 2KVC 65/80 T | 380 V | 2x3 | 2x2 | 2x6.9 - 4 |
| 2KVC 60/120 T | 380 V | 2x3 | 2x2.2 | 2x7.6 - 4.5 |
| 2KVC 70/120 T | 380 V | 2x4 | 2x3 | 2x11.8 - 6.8 |
| 2KVC 85/120 T | 380 V | 2x4 | 2x3 | 2x13.5 - 7.8 |
| Hidrofor Modeli | Kapasite | Basınç Aralığı | Emme | Basma |
|---|---|---|---|---|
| 2KVC 40/80 M | 2x(6 - 2) | 3.7 - 5 | 2 | 1 1/2 |
| 2KVC 55/80 M | 2x(6 - 2) | 5.05 - 7 | 2 | 1 1/2 |
| 2KVC 55/80 T | 2x(6 - 2) | 5.5 - 7 | 2 | 1 1/2 |
| 2KVC 65/80 T | 2x(6 - 2) | 6.5 - 8 | 2 | 1 1/2 |
| 2KVC 60/120 T | 2x(11 - 4) | 5 - 7 | 2 1/2 | 2 |
| 2KVC 70/120 T | 2x(11 - 4) | 6 - 8 | 2 1/2 | 2 |
| 2KVC 85/120 T | 2x(11 - 4) | 8 - 10 | 2 1/2 | 2 |
| Hidrofor Modeli | A (mm) | B (mm) | C (mm) | D (mm) | F (mm) | H (mm) |
|---|---|---|---|---|---|---|
| 2KVC 40/80 M | 815 | 715 | 100 | 100 | 572 | 815 |
| 2KVC 55/80 M | 815 | 715 | 100 | 100 | 667 | 815 |
| 2KVC 55/80 T | 815 | 715 | 100 | 100 | 667 | 815 |
| 2KVC 65/80 T | 815 | 715 | 100 | 100 | 694 | 815 |
| 2KVC 60/120 T | 815 | 715 | 100 | 100 | 659 | 815 |
| 2KVC 70/120 T | 815 | 715 | 100 | 100 | 741 | 815 |
| 2KVC 85/120 T | 815 | 715 | 100 | 100 | 741 | 815 |
| Hidrofor Modeli | Denge Tankı I | Bağlantı Seti (inç) | Ağırlık (kg) |
|---|---|---|---|
| 2KVC 40/80 M | 100 | 1 | 80 |
| 2KVC 55/80 M | 200 | 1 1/2 | 86 |
| 2KVC 55/80 T | 200 | 1 1/2 | 86 |
| 2KVC 65/80 T | 200 | 1 1/2 | 89 |
| 2KVC 60/120 T | 200 | 1 1/2 | 92 |
| 2KVC 70/120 T | 200 | 1 1/2 | 97 |
| 2KVC 85/120 T | 200 | 1 1/2 | 99 |
ÜÇ POMPALI MODELLER
| Hidrofor Modeli | Voltaj | Güç (HP) | Güç (kW) | Akım (A) |
|---|---|---|---|---|
| 3KVC 60/120 T | 380 V | 3x3 | 3x2.2 | 3x7.6 - 4.5 |
| 3KVC 85/120 T | 380 V | 3x4 | 3x3 | 3x13.5 - 7.8 |
| Hidrofor Modeli | Kapasite | Basınç Aralığı | Emme | Basma |
|---|---|---|---|---|
| 3KVC 60/120 T | 3x(11 - 4) | 5 - 7 | 3 | 2 1/2 |
| 3KVC 85/120 T | 3x(11 - 4) | 8 - 10 | 3 | 2 1/2 |
| Hidrofor Modeli | A (mm) | B (mm) | C (mm) | D (mm) | F (mm) | H (mm) |
|---|---|---|---|---|---|---|
| 3KVC 60/120 T | 815 | 1090 | 100 | 100 | 659 | 815 |
| 3KVC 85/120 T | 815 | 1090 | 100 | 100 | 741 | 815 |
| Hidrofor Modeli | Denge Tankı I | Bağlantı Seti (inç) | Ağırlık (kg) |
|---|---|---|---|
| 3KVC 60/120 T | 300 | 1 1/2 | 138 |
| 3KVC 85/120 T | 300 | 1 1/2 | 148 |
