Modeller:

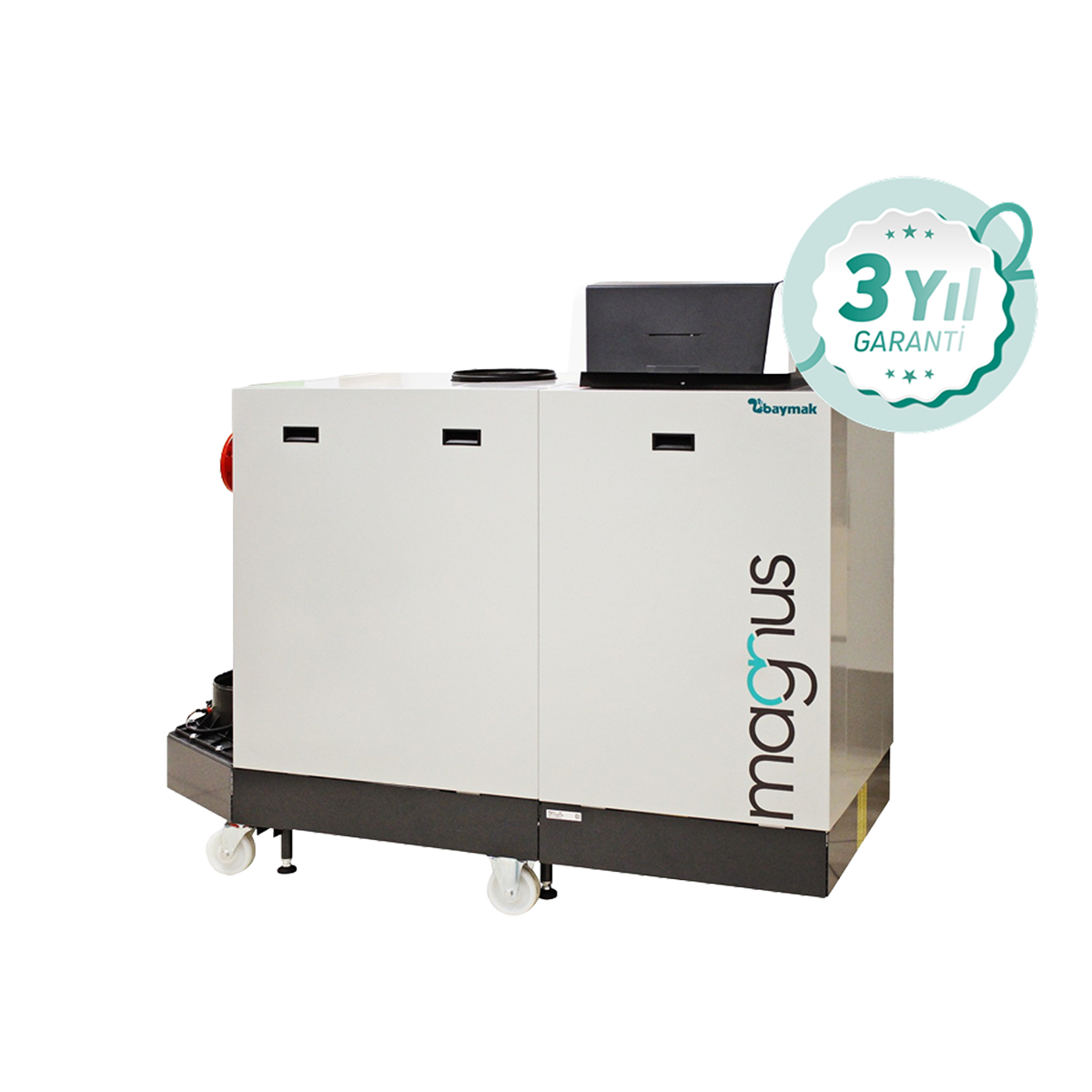

MAGNUS I 285 · MAGNUS I 355 · MAGNUS I 430 · MAGNUS I 500 · MAGNUS I 575 · MAGNUS I 650
| Teknik Özellik | MAGNUS I 285 | MAGNUS I 355 | MAGNUS I 430 | MAGNUS I 500 | MAGNUS I 575 | MAGNUS I 650 |
|---|---|---|---|---|---|---|
| GENEL BİLGİ | ||||||
| Dilim (bölüm) sayısı | 5 | 6 | 7 | 8 | 9 | 10 |
| EC tanımlama no | PIN 0063CL3613 | |||||
| Kontrol / akış oranı ayarı | Ayarlanabilir modülasyon, ON / OFF, 0–10 V | |||||
| Nominal çıkış (Pn) 80/60 °C – minimum (kW) | 51 | 65 | 79 | 92 | 106 | 119 |
| Nominal çıkış (Pn) 80/60 °C – maksimum (kW) | 261 | 327 | 395 | 461 | 530 | 601 |
| Nominal çıkış (Pn) 50/30 °C – maksimum (kW) | 279 | 350 | 425 | 497 | 574 | 651 |
| Nominal giriş (Qn) (Hs) – minimum (kW) | 60 | 75 | 96 | 105 | 121 | 135 |
| Nominal giriş (Qn) (Hs) – maksimum (kW) | 295 | 369 | 445 | 520 | 598 | 677 |
| Nominal giriş (Qn) (Hi) – minimum (kW) | 54 | 68 | 82 | 95 | 109 | 122 |
| Nominal giriş (Qn) (Hi) – maksimum (kW) | 266 | 333 | 402 | 469 | 539 | 610 |
| Tam yük su verimliliği (Hi) 80/60 °C (%) | 98,0 | 98,1 | 98,2 | 98,3 | 98,4 | 98,5 |
| Tam yük su verimliliği (Hi) 50/30 °C (%) | 104,8 | 105,2 | 105,6 | 106,0 | 106,4 | 106,8 |
| Düşük yük su verimliliği (Hi) (dönüş 60 °C) (%) | 94,7 | 95,3 | 95,8 | 96,3 | 96,8 | 97,3 |
| Yıllık verimlilik G20 (DIN 4702-8) (%) | 109,6 | 109,5 | 109,4 | 109,3 | 109,2 | 109,1 |
| GAZ TİPİ VE YANMA ÜRÜNÜ DEĞERLERİ | ||||||
| Gaz tüketimi G20 (Gaz H) – minimum (m³/h) | 5,7 | 7,2 | 8,7 | 10,1 | 11,5 | 12,9 |
| Gaz tüketimi G20 (Gaz H) – maksimum (m³/h) | 28,1 | 35,2 | 42,5 | 49,6 | 57,0 | 64,6 |
| Gaz giriş basıncı G20 – minimum (mbar) | 17 | 17 | 17 | 17 | 17 | 17 |
| Gaz giriş basıncı G20 – maksimum (mbar) | 30 | 30 | 100 | 100 | 100 | 30 |
| Baca gazı kayıpları (%) | 2,3 | 2,3 | 2,3 | 2,3 | 2,3 | 2,3 |
| NOx – yıllık emisyon (ppm) | 27,7 | 29 | 30,5 | 32 | 33,5 | 27 |
| NOx – yıllık emisyon (mg/kWh) | 48,9 | 51,2 | 53,8 | 56,4 | 59,1 | 47,6 |
| Bakım tüketimi (EN 15420) – güç (W) | 571 | 591 | 611 | 630 | 650 | 670 |
| Bakım tüketimi (EN 15420) – oran (%) | 0,21 | 0,18 | 0,15 | 0,13 | 0,12 | 0,11 |
| Baca gazı akışı – minimum (kg/h) | 91 | 114 | 138 | 160 | 183 | 205 |
| Baca gazı akışı – maksimum (kg/h) | 448 | 560 | 676 | 789 | 907 | 1026 |
| Baca gazı sıcaklığı – minimum / maksimum (°C) | 30 / 80 | |||||
| Baca gazı nozülünde maksimum basınç (Pa) | 130 | 120 | 130 | 150 | 150 | 150 |
| ISITMA DEVRESİ KARAKTERİSTİĞİ | ||||||
| Kazan su hacmi (l) | 49 | 60 | 71 | 82 | 93 | 104 |
| Çalışma basıncı – minimum (bar) | 0,8 | |||||
| Çalışma basıncı (PMS) – maksimum (bar) | 7 | |||||
| Maksimum su sıcaklığı (°C) | 110 | |||||
| Çalışma sıcaklığı – minimum (°C) | 20 | |||||
| Çalışma sıcaklığı – maksimum (°C) | 90 | |||||
| Fabrika çıkış ayarı (°C) | 80 | |||||
| Su direnci (ΔT = 20 K) (mbar) | 113 | 110 | 120 | 110 | 125 | 130 |
| Su direnci (ΔT = 20 K) (kPa) | 11,3 | 11,0 | 12,0 | 11,0 | 12,5 | 13,0 |
| Su direnci (ΔT = 11 K) (mbar) | 374 | 364 | 397 | 364 | 413 | 435 |
| Su direnci (ΔT = 11 K) (kPa) | 37,4 | 36,4 | 39,7 | 36,4 | 41,3 | 43,5 |
| ELEKTRİK BESLEMESİ | ||||||
| Güç kaynağı (VAC / Hz) | 230 / 50 | |||||
| Sigorta F2 (230 VAC) – devre kesici | AT 10 | |||||
| Sigorta F1 – kontrol PCB | AT 2 | |||||
| Güç tüketimi – tam yükte maksimum (W) | 279 | 334 | 426 | 543 | 763 | 723 |
| Güç tüketimi – kısmi yükte maksimum (W) | 46 | 46 | 58 | 61 | 62 | 55 |
| Güç tüketimi – standby maksimum (W) | 6 | 6 | 6 | 6 | 6 | 7 |
| Elektriksel koruma sınıfı | IP X1B (hermetik tip) | |||||
| DİĞER ÖZELLİKLER | ||||||
| Ağırlık (boş) (kg) | 364 | 398 | 433 | 495 | 531 | 568 |
| Ses seviyesi (1 m, hermetik) dB(A) | 61 | 61 | 65 | 65 | 65 | 65 |
| Maksimum ortam sıcaklığı (°C) | 40 | |||||
