Dış ünite: WH-WDG12ME5 · İç ünite: seçilen modele göre

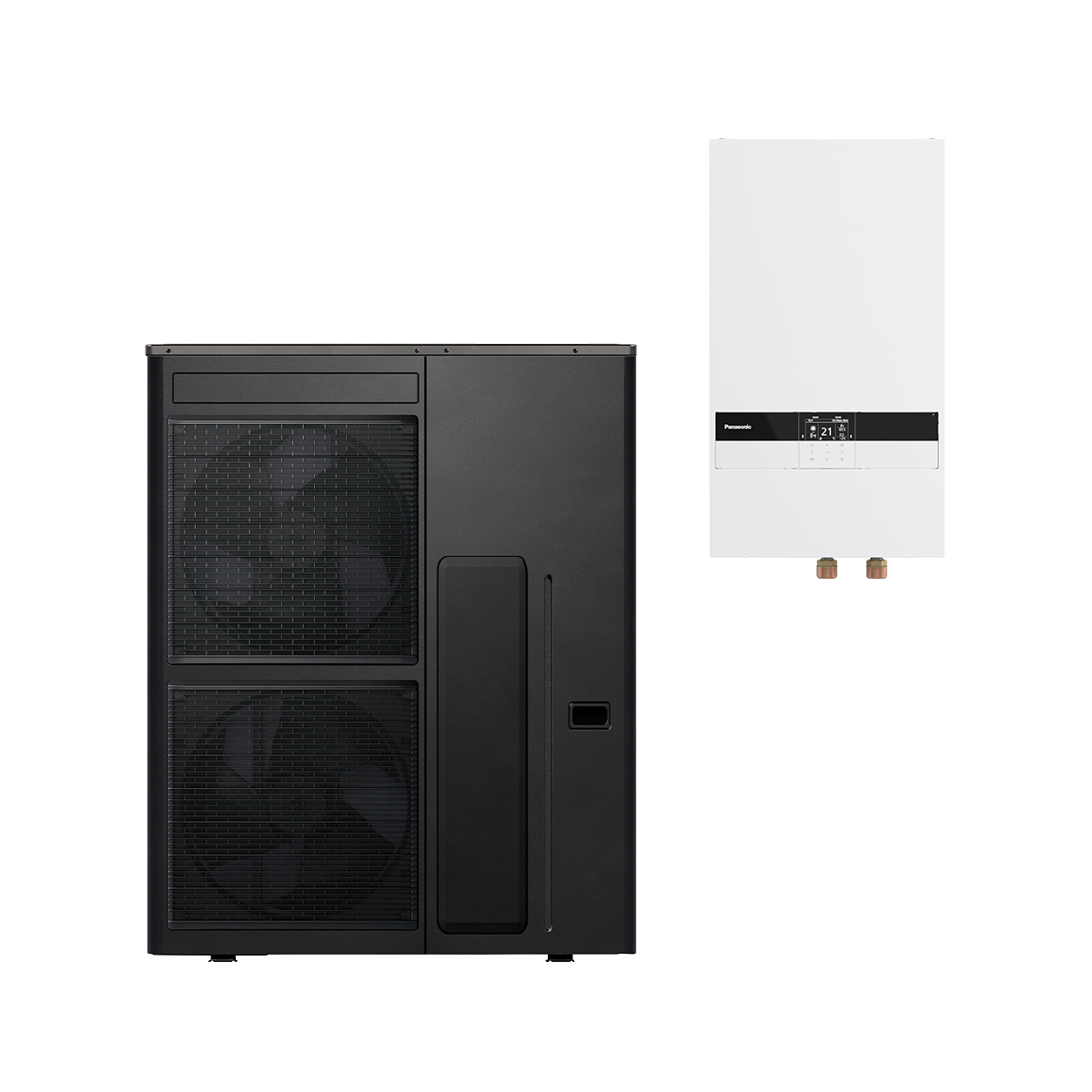

Panasonic Aquarea M Serisi
12 kW Bi-bloc (Split) Isı Pompası · R290
Isıtma ve soğutmayı ayrı iç üniteyle yönetin. Kullanım sıcak suyu için boyleri ihtiyacınıza göre seçin.
Panasonic Aquarea M Serisi 12 kW Bi-bloc, WH-WDG12ME5 dış üniteyi ayrı bir M serisi iç üniteyle birleştirir. Dış ünite, +7 °C dış hava ve 35 °C çıkış suyu koşullarında 12,00 kW ısıtma kapasitesi ve 4,88 COP sunar.
Isıtma ve soğutmaya ek olarak, uygun harici boylerle kullanım sıcak suyu hazırlanabilir. Duvar tipi Bi-bloc iç ünitede entegre kullanım sıcak suyu deposu bulunmaz. Boyler kapasitesi tesisat ve sıcak su ihtiyacına göre seçilir.
Hidronik Bi-bloc yapı: İç ve dış ünite arasında su bağlantısı kullanılır. İç ünite modeli, elektrik beslemesini ve elektrikli yardımcı ısıtıcı gücünü belirler.
Günlük kullanımda öne çıkan avantajlar
- Boyler seçiminde esneklik: Kullanım sıcak suyu için uygun harici tank seçilebilir. Böylece depolama kapasitesi ihtiyaca göre belirlenir.
- 75 °C’ye kadar ısıtma suyu: Uygun dış hava koşullarında yüksek su sıcaklığı sunar. Üst sınır dış ortam sıcaklığına göre değişir.
- Mevsimsel verimlilik: Ortalama iklimde, 35 °C su sıcaklığı için A+++ enerji sınıfı ve 4,65 SCOP belirtilir.
- İhtiyaca göre iç ünite: 3, 6 veya 9 kW elektrikli yardımcı ısıtıcılı modeller arasından sisteminize uygun seçenek belirlenebilir.
- Uygulama üzerinden kontrol: İç ünite için Wi-Fi adaptörü dahildir. Comfort Cloud uygulaması üzerinden akıllı kontrol sağlanır.
Sistem özellikleri
| Özellik | Değer |
|---|---|
| Marka / seri | Panasonic Aquarea M Serisi |
| Sistem tipi | Bi-bloc (Split): ayrı dış ünite ve duvar tipi iç ünite |
| Dış ünite modeli | WH-WDG12ME5 |
| Isıtma kapasite sınıfı | 12 kW |
| İç / dış ünite bağlantısı | Hidronik, su bağlantısı |
| İç ünite seçimi | 3 kW / 6 kW / 9 kW elektrikli yardımcı ısıtıcılı seçenekler |
| Kullanım sıcak suyu | Uygun harici boyler ile |
| Wi-Fi bağlantısı | İç ünite için Wi-Fi adaptörü dahil; Comfort Cloud uygulamasıyla kontrol |
12 kW dış üniteyle uyumlu iç üniteler
Aşağıdaki üç model, katalog kombinasyon tablosunda WH-WDG12ME5 ile eşleştirilir.
| İç ünite modeli | İç ünite fazı | Yardımcı ısıtıcı | İç ünite ağırlığı |
|---|---|---|---|
| WH-SDC0916M3E5 | Monofaze | 3,00 kW | 28 kg |
| WH-SDC0916M6E5 | Monofaze | 6,00 kW | 28 kg |
| WH-SDC0316M9E8 | Trifaze | 9,00 kW | 29 kg |
Faz bilgisi bileşene göre değişir. WH-WDG12ME5 dış ünite monofazedir. WH-SDC0316M9E8 seçildiğinde iç ünite trifaze besleme kullanır. 3 / 6 / 9 kW değerleri, iç ünitedeki elektrikli yardımcı ısıtıcıya aittir.
Bi-bloc iç ünite teknik özellikleri
Aşağıdaki özellikler üç iç ünite için ortaktır; ağırlık ve yardımcı ısıtıcı güçleri yukarıda ayrı verilmiştir.
| Özellik | Değer |
|---|---|
| Boyutlar (yükseklik × genişlik × derinlik) | 892 × 500 × 348 mm |
| Ses basıncı seviyesi (ısıtma / soğutma) | 22 / 22 dB(A) |
| Tesisat su borusu bağlantısı | 1¼ inç |
| İç / dış ünite su borusu bağlantısı | 1¼ / 1¼ inç |
| Kontrol bağlantıları | 2 adet CN-CNT portu |
| Gelişmiş kontrol | Opsiyonel CZ-NS6P PCB ile |
WH-WDG12ME5 dış ünite özellikleri
| Özellik | Değer |
|---|---|
| Dış ünite modeli | WH-WDG12ME5 |
| Dış ünite elektrik fazı | Monofaze |
| Soğutucu akışkan | R290 |
| Soğutucu akışkanın GWP değeri | 0,02 |
| Soğutucu akışkan dolum miktarı | 1,58 kg |
| Soğutucu akışkanın CO₂ eşdeğeri | 0,00003 ton |
| Boyutlar (yükseklik × genişlik × derinlik) | 1520 × 1200 × 370 mm |
| Net ağırlık | 147 kg |
| Ses gücü seviyesi (ısıtma) | 55 dB(A) — kısmi yük |
Isıtma performansı
WH-WDG12ME5 için katalog ürün tablosundaki değerler, belirtilen dış hava ve çıkış suyu koşullarına aittir.
| Dış hava | Çıkış suyu | Isıtma kapasitesi | COP |
|---|---|---|---|
| +7 °C | 35 °C | 12,00 kW | 4,88 |
| +7 °C | 55 °C | 12,00 kW | 3,06 |
| +2 °C | 35 °C | 12,00 kW | 3,46 |
| +2 °C | 55 °C | 12,00 kW | 2,27 |
| -7 °C | 35 °C | 10,50 kW | 3,00 |
| -7 °C | 55 °C | 10,00 kW | 1,97 |
Soğutma performansı
12 kW, ısıtma kapasite sınıfıdır. Soğutma kapasitesi aşağıdaki koşullarda ayrı gösterilmiştir.
| Dış hava | Çıkış suyu | Soğutma kapasitesi | EER |
|---|---|---|---|
| +35 °C | 7 °C | 9,00 kW | 3,61 |
| +35 °C | 18 °C | 9,00 kW | 5,26 |
Mevsimsel ısıtma verimliliği
İklim bölgesi ve su sıcaklığına göre SCOP, mevsimsel verimlilik ve enerji sınıfı.
| İklim | Su sıcaklığı | SCOP | Mevsimsel verimlilik (ηs) | Enerji sınıfı |
|---|---|---|---|---|
| Ortalama | 35 °C | 4,65 | %183 | A+++ |
| Ortalama | 55 °C | 3,50 | %137 | A++ |
| Sıcak | 35 °C | 6,20 | %245 | A+++ |
| Sıcak | 55 °C | 4,34 | %171 | A+++ |
| Soğuk | 35 °C | 4,35 | %171 | A++ |
| Soğuk | 55 °C | 3,26 | %127 | A++ |
Çalışma sıcaklıkları
| Özellik | Değer |
|---|---|
| Isıtmada dış ortam çalışma aralığı | -25 °C ile +35 °C |
| Soğutmada dış ortam çalışma aralığı | +10 °C ile +43 °C |
| Isıtmada çıkış suyu sıcaklığı | 25–75 °C; dış hava koşullarına bağlı |
| Soğutmada çıkış suyu sıcaklığı | 5–20 °C |
| En yüksek ısıtma suyu sıcaklığının koşulu | -15 °C dış ortam sıcaklığının üzerinde 75 °C’ye kadar |
| -25 °C dış ortamda belirtilen su sıcaklığı | 55 °C |
Katalog, -25 °C dış hava sıcaklığında yedek ısıtıcı olmadan çalışma ve 55 °C su çıkışı belirtir. 75 °C su çıkışı her dış hava sıcaklığında sağlanmaz. -15 °C ile -25 °C arasında üst su sıcaklığı sınırı 75 °C’den 55 °C’ye düşer.
Hidrolik yapı ve bağlantı mesafeleri
| Özellik | Değer |
|---|---|
| İç / dış ünite bağlantı tipi | Hidronik, su bağlantısı |
| Su pompası | Değişken hızlı, A sınıfı |
| Su pompası giriş gücü (min./maks.) | 30 / 175 W |
| Isıtma suyu debisi (35 °C, ΔT = 5 K) | 34,4 L/dk |
| Manyetik su filtresi | Dahili |
| Akış sensörü | Mevcut |
| Boru uzunluğu (standart / maksimum) | 5 / 30 m |
| İç ve dış ünite arasındaki kot farkı | 30 m |
Elektrik bağlantısı: dış ünite
| Özellik | Değer |
|---|---|
| Önerilen besleme sigortası | 32 A |
| Önerilen minimum besleme kablosu kesiti | 3 × 4,0 mm² |
Elektrik bağlantısı: iç ünite seçenekleri
Dış ünite ve iç ünite beslemeleri, ilgili bileşenin katalog verisine göre ayrı değerlendirilir.
| Özellik | WH-SDC0916M3E5 | WH-SDC0916M6E5 | WH-SDC0316M9E8 |
|---|---|---|---|
| Önerilen besleme sigortası | 15 / 16 A | 30 A | 20 A |
| Önerilen minimum besleme kablosu kesiti | 3 × 1,5 mm² | 3 × 4,0 mm² | 5 × 1,5 mm² |
| Dış ünite bağlantı kablosu kesiti | 2 × 0,75 mm² | 2 × 0,75 mm² | 2 × 0,75 mm² |
Sıcak su ve kontrol özellikleri
| Özellik | Açıklama |
|---|---|
| Wi-Fi adaptörü | Katalogda M serisi iç üniteler için dahil olarak belirtilir. |
| Uzaktan kontrol | Panasonic Comfort Cloud uygulaması üzerinden. |
| Kontrol portları | 2 adet CN-CNT portu. |
| İki bölgeli kontrol | Opsiyonel CZ-RTW2-1 kumanda. |
| Gelişmiş fonksiyonlar | Bi-bloc sistemler için opsiyonel CZ-NS6P PCB. |
| Bina yönetim sistemi | Opsiyonel BMS entegrasyonu. |
| Kullanım sıcak suyu | Uygun harici boyler ve gerekli bağlantı ekipmanlarıyla. |
Opsiyonel boyler, kontrol ve tesisat aksesuarları
Aşağıdaki ekipmanlar katalogda listelenen seçeneklerdir. Boyler ve ek kontrol ekipmanları, seçilen sistem yapılandırmasına göre belirlenir.
| Aksesuar kodu | Açıklama / kullanım |
|---|---|
| CZ-RTW2-1 | İki bölgeli kontrol için opsiyonel kumanda. |
| CZ-NS6P | M serisi Bi-bloc sistemlerde gelişmiş fonksiyonlar için opsiyonel PCB. |
| PAW-A2W-RTWIRED | Kablolu oda termostatı. |
| PAW-A2W-RTWIRELESS | Kablosuz LCD oda termostatı. |
| PAW-A2W-AFVLV-1 | 1 adet 1 inç antifriz vanası; katalog sistem başına 2 vana sipariş edilmesini belirtir. |
| CZ-NV3 | M serisi hidrokitinin içine monte edilen 3 yollu vana kiti. |
| PAW-TD20C1E5-1 | 200 L paslanmaz çelik tank. |
| PAW-TD30C1E5-1 | 300 L paslanmaz çelik tank. |
| PAW-TA20C1E5STD | 200 L emaye kaplı tank. |
| PAW-TA30C1E5STD | 300 L emaye kaplı tank. |
| PAW-3WYVLV-HW | Kullanım sıcak suyu tankları için 3 yollu vana. |
| PAW-BTANK50L-2 | 50 L tampon tank. |
| PAW-BTANK100L | 100 L tampon tank. |
| PAW-BTANKG200L | 200 L tampon tank. |
| PAW-BTANKG260L | 260 L tampon tank. |
İç ünite seçimi ve kullanım hakkında
Boyler iç ünitenin içinde mi?
Bi-bloc iç ünite, duvar tipi bir ünitedir. Kullanım sıcak suyu için uygun harici boyler ve bağlantı ekipmanları seçilir.
3 / 6 / 9 kW neyi ifade ediyor?
Bu değerler iç ünitedeki elektrikli yardımcı ısıtıcının gücüdür. Dış ünitenin 12 kW ısıtma kapasitesiyle ve anlık elektrik tüketimiyle aynı değer değildir.
Monofaze veya trifaze seçimi nasıl okunmalı?
Dış ünite WH-WDG12ME5 monofazedir. İç ünite WH-SDC0916M3E5 ve WH-SDC0916M6E5 monofaze, WH-SDC0316M9E8 trifazedir.
Hangi kapasiteyi seçmeliyim?
Seçim; binanın ısı kaybı, tesisat suyu sıcaklığı ve kullanım sıcak suyu ihtiyacı birlikte değerlendirilerek yapılmalıdır.
Kurulumda hangi koşullar dikkate alınmalı?
Elektrik, su kalitesi ve tesisat uygulaması için üreticinin montaj koşulları esas alınmalıdır. Sigorta ve kablo seçimi saha koşullarıyla birlikte değerlendirilmelidir.
Isıtma ve sıcak su sisteminizi ihtiyacınıza göre oluşturun. 12 kW dış üniteyi, uygun Bi-bloc iç ünite ve harici boyler seçimiyle birlikte değerlendirin.
