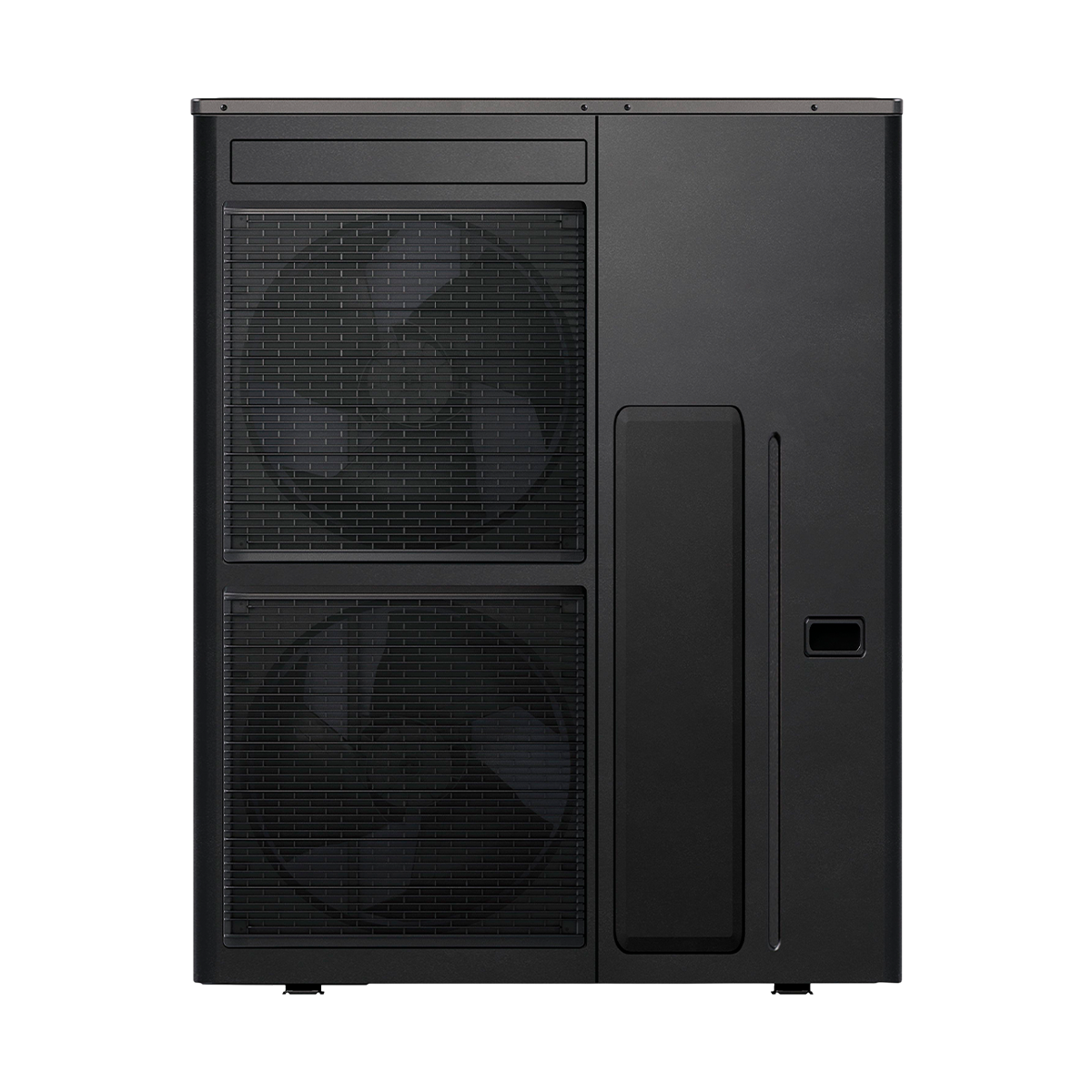

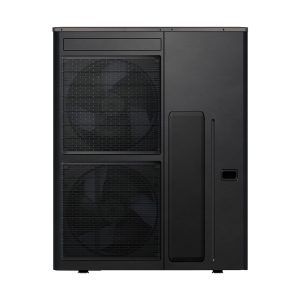

Model: WH-WDG16ME5
Panasonic Aquarea M Serisi
16 kW Monoblok Isı Pompası (R290)
Uygun dış hava koşullarında 75 °C’ye kadar ısıtma suyu sağlayan, ısıtma ve soğutma için R290’lı monoblok çözüm.
Panasonic WH-WDG16ME5, +7 °C dış hava ve 35 °C çıkış suyu koşullarında 16,00 kW ısıtma kapasitesi ve 4,65 COP sunar. Monofaze Aquarea M Serisi dış üniteyle ısıtma ve soğutma sağlanır. Uygun harici boylerle kullanım sıcak suyu da hazırlanabilir.
Bağımsız dış ünite kullanımında Wi-Fi adaptörlü CZ-RTW2TAW2 kumanda gereklidir. Bu açıklamadaki ürün dış ünitedir; boyler ve iç ünite seçenekleri ayrı sistem bileşenleridir.
Günlük kullanımda öne çıkan avantajlar
- Yüksek sıcaklıklı ısıtma suyu: Uygun dış hava koşullarında 75 °C’ye kadar su çıkışı sunar. Bu üst sınır dış ortam sıcaklığına bağlıdır.
- Soğuk havada çalışma: Katalogda -25 °C dış hava sıcaklığında yedek ısıtıcı olmadan çalışma ve 55 °C su çıkışı belirtilir.
- Mevsimsel enerji verimliliği: Ortalama iklimde, 35 °C su sıcaklığı için A+++ enerji sınıfı ve 4,58 SCOP değeri sunar.
- Isıtma ve soğutma bir arada: Mevsime göre iki çalışma modu kullanılabilir. Kullanım sıcak suyu için uygun harici boyler bağlanabilir.
- Hidronik bağlantı ve dahili filtre: İç ve dış ünite arasında su bağlantısı kullanılır. Değişken hızlı A sınıfı pompa ve manyetik su filtresi içerir.
Teknik özellikler
Ürünün temel donanım ve kasa bilgileri.
| Özellik | Değer |
|---|---|
| Marka / seri | Panasonic Aquarea M Serisi |
| Model kodu | WH-WDG16ME5 |
| Sistem tipi | Monoblok dış ünite / hidronik bağlantı |
| Nominal kapasite sınıfı | 16 kW |
| Elektrik fazı | Monofaze |
| Soğutucu akışkan | R290 |
| Soğutucu akışkanın GWP değeri | 0,02 |
| Soğutucu akışkan dolum miktarı | 1,58 kg |
| Soğutucu akışkanın CO₂ eşdeğeri | 0,00003 ton |
| Ses gücü seviyesi, ısıtma | 58 dB(A) — kısmi yük |
| Boyutlar (yükseklik × genişlik × derinlik) | 1520 × 1200 × 370 mm |
| Net ağırlık | 147 kg |
Isıtma performansı
Katalog ürün tablosundaki değerler, belirtilen dış hava ve çıkış suyu sıcaklıklarına aittir.
| Dış hava | Çıkış suyu | Isıtma kapasitesi | COP |
|---|---|---|---|
| +7 °C | 35 °C | 16,00 kW | 4,65 |
| +7 °C | 55 °C | 14,70 kW | 3,00 |
| +2 °C | 35 °C | 13,00 kW | 3,30 |
| +2 °C | 55 °C | 12,00 kW | 2,27 |
| -7 °C | 35 °C | 11,70 kW | 2,63 |
| -7 °C | 55 °C | 10,80 kW | 1,90 |
Soğutma performansı
16 kW, ısıtma kapasite sınıfını belirtir. Soğutma kapasitesi aşağıdaki çalışma koşullarında ayrı değerlendirilir.
| Dış hava | Çıkış suyu | Soğutma kapasitesi | EER |
|---|---|---|---|
| +35 °C | 7 °C | 9,00 kW | 3,61 |
| +35 °C | 18 °C | 9,00 kW | 5,26 |
Mevsimsel ısıtma verimliliği
Enerji sınıfı ve SCOP, iklim bölgesine ve su sıcaklığına göre ayrı gösterilmiştir.
| İklim | Su sıcaklığı | SCOP | Mevsimsel verimlilik (ηs) | Enerji sınıfı |
|---|---|---|---|---|
| Ortalama | 35 °C | 4,58 | %180 | A+++ |
| Ortalama | 55 °C | 3,58 | %140 | A++ |
| Sıcak | 35 °C | 6,20 | %245 | A+++ |
| Sıcak | 55 °C | 4,34 | %171 | A+++ |
| Soğuk | 35 °C | 4,30 | %169 | A++ |
| Soğuk | 55 °C | 3,26 | %127 | A++ |
Çalışma sıcaklıkları
| Özellik | Değer |
|---|---|
| Isıtmada dış ortam çalışma aralığı | -25 °C ile +35 °C |
| Soğutmada dış ortam çalışma aralığı | +10 °C ile +43 °C |
| Isıtmada çıkış suyu sıcaklığı | 25–75 °C; dış hava koşullarına bağlı |
| Soğutmada çıkış suyu sıcaklığı | 5–20 °C |
| En yüksek ısıtma suyu sıcaklığının koşulu | -15 °C dış ortam sıcaklığının üzerinde 75 °C’ye kadar |
| -25 °C dış ortamda belirtilen su sıcaklığı | 55 °C |
75 °C su çıkışı her dış hava sıcaklığında sağlanmaz. Katalog notuna göre -15 °C ile -25 °C arasında üst su sıcaklığı sınırı kademeli olarak 75 °C’den 55 °C’ye düşer.
Hidrolik yapı ve bağlantı mesafeleri
| Özellik | Değer |
|---|---|
| İç / dış ünite bağlantı tipi | Hidronik, su bağlantısı |
| Su pompası | Değişken hızlı, A sınıfı |
| Su pompası giriş gücü (min./maks.) | 30 / 175 W |
| Isıtma suyu debisi (35 °C, ΔT = 5 K) | 45,9 L/dk |
| Manyetik su filtresi | Dahili |
| Akış sensörü | Mevcut |
| Boru uzunluğu (standart / maksimum) | 5 / 30 m |
| İç ve dış ünite arasındaki kot farkı | 30 m |
Elektrik bağlantısı
| Özellik | Değer |
|---|---|
| Önerilen besleme sigortası | 32 A |
| Önerilen minimum besleme kablosu kesiti | 3 × 4,0 mm² |
Sıcak su ve kontrol seçenekleri
Bağımsız kullanım için gerekli kumanda: CZ-RTW2TAW2, Wi-Fi adaptörüyle birlikte kullanılan kumandadır. Kumanda, boyler ve bağlantı ekipmanlarının kapsamı seçilen sistem yapılandırmasına göre değerlendirilmelidir.
| Kullanım | Gerekli / uygun ekipman |
|---|---|
| Bağımsız dış ünite | Wi-Fi adaptörlü CZ-RTW2TAW2 kumanda gereklidir. |
| Kullanım sıcak suyu | Uygun harici boyler ve gerekli bağlantı ekipmanları ile hazırlanabilir. Dış ünitenin içinde kullanım sıcak suyu deposu bulunmaz. |
| Wi-Fi kontrolü | Wi-Fi adaptörlü kumanda veya uygun M serisi iç ünite yapılandırması üzerinden. |
| Bina yönetim sistemi | Opsiyonel BMS entegrasyonu. |
Ayrıntılı ısıtma kapasitesi ve elektrik giriş gücü
35, 45, 55, 65 ve 75 °C çıkış suyu için kapasite, elektrik giriş gücü ve COP ayrı gösterilmiştir. Veriler kataloğun 29. sayfasındaki referans tablolardır; EN 14511-2 standardına göre ölçülmüştür.
35 °C çıkış suyu
| Dış hava | Isıtma kapasitesi | Giriş gücü | COP |
|---|---|---|---|
| -25 °C | 8,30 kW | 4,68 kW | 1,77 |
| -20 °C | 9,00 kW | 4,36 kW | 2,06 |
| -15 °C | 10,50 kW | 4,38 kW | 2,40 |
| -7 °C | 11,70 kW | 4,45 kW | 2,63 |
| +2 °C | 13,00 kW | 3,94 kW | 3,30 |
| +7 °C | 16,00 kW | 3,44 kW | 4,65 |
45 °C çıkış suyu
| Dış hava | Isıtma kapasitesi | Giriş gücü | COP |
|---|---|---|---|
| -25 °C | 7,55 kW | 5,05 kW | 1,50 |
| -20 °C | 8,45 kW | 4,92 kW | 1,72 |
| -15 °C | 9,90 kW | 4,95 kW | 2,00 |
| -7 °C | 11,30 kW | 5,14 kW | 2,20 |
| +2 °C | 12,20 kW | 4,45 kW | 2,74 |
| +7 °C | 16,00 kW | 4,51 kW | 3,55 |
55 °C çıkış suyu
| Dış hava | Isıtma kapasitesi | Giriş gücü | COP |
|---|---|---|---|
| -25 °C | 7,15 kW | 5,70 kW | 1,25 |
| -20 °C | 8,20 kW | 5,57 kW | 1,47 |
| -15 °C | 9,30 kW | 5,57 kW | 1,67 |
| -7 °C | 10,80 kW | 5,68 kW | 1,90 |
| +2 °C | 12,00 kW | 5,29 kW | 2,27 |
| +7 °C | 14,70 kW | 4,90 kW | 3,00 |
65 °C çıkış suyu
| Dış hava | Isıtma kapasitesi | Giriş gücü | COP |
|---|---|---|---|
| -25 °C | — | — | — |
| -20 °C | 7,35 kW | 6,40 kW | 1,15 |
| -15 °C | 8,60 kW | 6,40 kW | 1,34 |
| -7 °C | 9,80 kW | 6,40 kW | 1,53 |
| +2 °C | 11,00 kW | 6,20 kW | 1,77 |
| +7 °C | 14,70 kW | 6,40 kW | 2,30 |
75 °C çıkış suyu
| Dış hava | Isıtma kapasitesi | Giriş gücü | COP |
|---|---|---|---|
| -25 °C | — | — | — |
| -20 °C | — | — | — |
| -15 °C | 6,40 kW | 6,20 kW | 1,03 |
| -7 °C | 7,90 kW | 6,40 kW | 1,23 |
| +2 °C | 9,00 kW | 6,20 kW | 1,45 |
| +7 °C | 11,00 kW | 6,40 kW | 1,72 |
Tablolardaki çizgi, ilgili koşul için katalogda değer verilmediğini gösterir. Giriş gücü, bu çalışma noktasındaki kW değeridir; aylık tüketim değildir.
Katalogdaki sistem yapılandırma seçenekleri
Aynı dış ünite, katalogda farklı kontrol modülleri ve M serisi iç ünitelerle eşleştirilir. Bu seçenekler, dış ünitenin içine boyler veya yardımcı ısıtıcı dâhil olduğu anlamına gelmez.
| Bileşen | Model / aile | Yapılandırma |
|---|---|---|
| Wi-Fi adaptörlü kumanda | CZ-RTW2TAW2 | Bağımsız dış ünite kullanımı |
| Monofaze kontrol modülü | WH-CME5 | Kontrol modüllü yapılandırma |
| Trifaze kontrol modülü | WH-CME8 | Kontrol modüllü yapılandırma |
| Bi-bloc iç ünite | WH-SDC0916M3E5 | Monofaze, 3 kW yardımcı ısıtıcı |
| Bi-bloc iç ünite | WH-SDC0916M6E5 | Monofaze, 6 kW yardımcı ısıtıcı |
| Bi-bloc iç ünite | WH-SDC0316M9E8 | Trifaze, 9 kW yardımcı ısıtıcı |
| All in One iç üniteler | WH-ADC0916M / WH-ADC0316M ailesi | Katalogda 120 / 185 / 260 L boylerli seçenekler |
Katalogdaki aksesuar ve kontrol ekipmanları
Kumanda gereksinimi ve opsiyonel ekipmanlar, seçilen bağımsız dış ünite, kontrol modülü, Bi-bloc veya All in One yapılandırmasına göre değerlendirilir.
| Aksesuar kodu | Açıklama / kullanım |
|---|---|
| CZ-RTW2TAW2 | Wi-Fi adaptörlü kumanda; bağımsız dış ünite için gerekli. |
| CZ-RTW2-1 | M serisinde iki bölgeli kontrol için opsiyonel kumanda. |
| CZ-NS6P | M serisi All in One ve Bi-bloc sistemlerde gelişmiş işlevler için opsiyonel PCB. |
| CZ-NS7P | M serisi kontrol modülü için gelişmiş işlevler sunan opsiyonel PCB. |
| PAW-A2W-RTWIRED | Kablolu oda termostatı. |
| PAW-A2W-RTWIRELESS | Kablosuz LCD oda termostatı. |
| PAW-A2W-AFVLV-1 | 1 inç antifriz vanası; sistem başına 2 adet sipariş edilmelidir. |
| CZ-NV3 | M serisi hidrokitinin içine monte edilen 3 yollu vana kiti. |
| PAW-TD20C1E5-1 | 200 L paslanmaz çelik tank. |
| PAW-TD30C1E5-1 | 300 L paslanmaz çelik tank. |
| PAW-TA20C1E5STD | 200 L emaye kaplı tank. |
| PAW-TA30C1E5STD | 300 L emaye kaplı tank. |
| PAW-3WYVLV-HW | Kullanım sıcak suyu tankları için 3 yollu vana. |
| PAW-BTANK50L-2 | 50 L tampon tank. |
| PAW-BTANK100L | 100 L tampon tank. |
| PAW-BTANKG200L | 200 L tampon tank. |
| PAW-BTANKG260L | 260 L tampon tank. |
Isıtma sisteminize uygun kapasiteyi belirleyin. WH-WDG16ME5 seçimini binanızın ısı kaybı, tesisat suyu sıcaklığı ve sıcak su ihtiyacıyla birlikte değerlendirin.
