Ürün Özellikleri

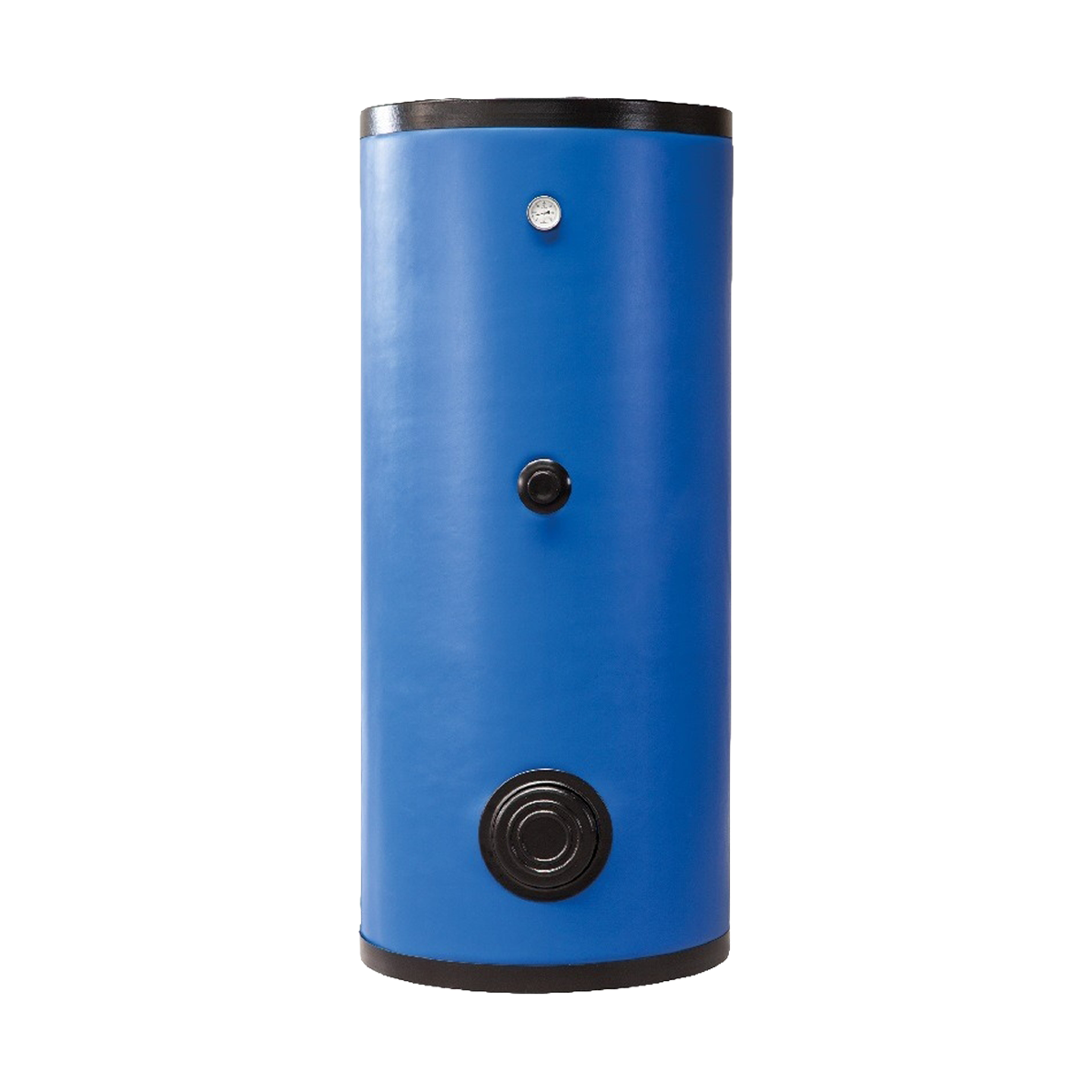

Çift Serpantinli Hızlı Boyler – ÜEB/Ç Serisi
- Dik tiptir.
- Az yer kaplar.
- İç yüzey kaplamasında yaş emeaye uygulaması ile hijyen sağlanmıştır.
- Uzun ömürlüdür.
- Hijyeniktir.
- Modern dizaynı ile şık ve estetiktir.
- Yüksek verimlidir.
- Magnezyum anot ile katodik koruma sağlar.
- Termometrelidir.
- İsteğe göre ısıtıcı ile desteklenebilmektedir.
- İşletme basıncı 10 bardır.
- Poliüretan ile izolasyonu sağlanmıştır.
- Fermuarlı, sünger ilaveli vinil kılıf ile şık görünümlüdür.
TEKNİK ÖZELLİKLER
| ÜRÜN CİNSİ | ÜEB/Ç-160 | ÜEB/Ç-200 | ÜEB/Ç-300 | ÜEB/Ç-500 | ÜEB/Ç-800 | ÜEB/Ç-1000 | |
|---|---|---|---|---|---|---|---|
| Anma Hacmi | Lt | 160 | 200 | 300 | 500 | 800 | 1000 |
| Gerçek Hacim | Lt | 154 | 186 | 279 | 467 | 755 | 936 |
| Alt Serpantin Yüzey Alanı | m2 | 0,95 | 1,2 | 1,5 | 1,9 | 2,5 | 3,4 |
| Üst Serpantin Yüzey Alanı | m2 | 0,4 | 0,66 | 0,66 | 1,3 | 1,1 | 1,6 |
| Susuz Ağırlık | kg | 88 | 106 | 134 | 214 | 299 | 353 |
| Yükseklik | mm | 1165 | 1310 | 1565 | 1790 | 1790 | 2085 |
| Gövde Çapı | mm | 590 | 590 | 650 | 750 | 980 | 980 |
| İzolasyon | mm | 50 PU | 50 PU | 50 PU | 50 PU | 60 PU | 60 PU |
| Kullanım Suyu Giriş/Çıkış | R" | 1" | 1" | 1" | 1" | 1 ¼" | 1 ¼" |
| Sirkülasyon | R" | ¾" | ¾" | 1" | 1" | 1 ¼" | 1 ¼" |
| Kapalı Devre(ler) Giriş/Çıkış | R" | 1" | 1" | 1" | 1" | 1 ¼" | 1 ¼" |
| Temizleme Flanşı | R" | 4" | 4" | 4" | 4" | 5" | 5" |
| Isıtıcı Manşonu | R" | 1 ½" | 1 ½" | 1 ½" | 1 ½" | 2" | 2" |
| Alt Bombe Boşaltım Manşonu | R" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" |
| Termostat Kovanı | R" | ½" | ½" | ½" | ½" | ½" | ½" |
| Anot Manşonu | R" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" |
| ÜRÜN CİNSİ | ÜEB/Ç-1500 | ÜEB/Ç-2000 | ÜEB/Ç-2500 | ÜEB/Ç-3000 | ÜEB/Ç-4000 | ÜEB/Ç-5000 | |
|---|---|---|---|---|---|---|---|
| Anma Hacmi | Lt | 1.500 | 2.000 | 2.500 | 3.000 | 4.000 | 5.000 |
| Gerçek Hacim | Lt | 1.427 | 1.791 | 2.392 | 3.072 | 3.622 | 4.503 |
| Alt Serpantin Yüzey Alanı | m2 | 4 | 4,8 | 5,8 | 6,9 | 8,2 | 9,2 |
| Üst Serpantin Yüzey Alanı | m2 | 1,9 | 2,3 | 2,8 | 3,2 | 4,1 | 4,6 |
| Susuz Ağırlık | kg | 502 | 576 | 675 | 873 | 1038 | 1170 |
| Yükseklik | mm | 1970 | 2370 | 2185 | 2265 | 2615 | 2560 |
| Gövde Çapı | mm | 1230 | 1230 | 1425 | 1615 | 1615 | 1765 |
| İzolasyon | mm | 60 PU | 60 PU | 60 PU | 60 PU | 80 S | 80 S |
| Kullanım Suyu Giriş/Çıkış | R" | 1 ¼" | 1 ¼" | 1 ½" | 1 ½" | 2" | 2" |
| Sirkülasyon | R" | 1 ¼" | 1 ¼" | 1 ½" | 1 ½" | 2" | 2" |
| Kapalı Devre(ler) Giriş/Çıkış | R" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" |
| Temizleme Flanşı | R" | 5" | 5" | 5" | 5" | 5" | 5" |
| Isıtıcı Manşonu | R" | 2" | 2" | 2" | 2" | 2" | 2" |
| Alt Bombe Boşaltım Manşonu | R" | 1 ¼" | 1 ¼" | 2" | 2" | 2" | 2" |
| Termostat Kovanı | R" | ½" | ½" | ½" | ½" | ½" | ½" |
| Anot Manşonu | R" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" |
PU: Poliüretan
Ölçülerde değişiklik yapma hakkımız vardır
Ölçülerde değişiklik yapma hakkımız vardır
ÇİFT SERPANTİNLİ BOYLER ALT SERPANTİN KAPASİTE TABLOSU
| Boyler Hacmi (Lt) | 160 | 200 | 300 | 500 | 800 | 1000 | ||
|---|---|---|---|---|---|---|---|---|
| 10/45 °C | 90/70 °C | kW | 20,7 | 29,8 | 43,1 | 71,4 | 109,5 | 129,4 |
| Lt/h | 511 | 737 | 1.063 | 1.765 | 2.705 | 3.195 | ||
| 80/60 °C | kW | 14,6 | 21 | 30,3 | 50,3 | 77,1 | 91,1 | |
| Lt/h | 360 | 519 | 749 | 1.242 | 1.904 | 2.249 | ||
| 70/50 °C | kW | 9,3 | 13,4 | 19,3 | 32 | 49,1 | 58 | |
| Lt/h | 229 | 331 | 477 | 791 | 1.212 | 1.432 | ||
| 10/60 °C | 90/70 °C | kW | 15,7 | 22,7 | 32,7 | 54,2 | 83 | 98,1 |
| Lt/h | 273 | 393 | 566 | 939 | 1.440 | 1.700 | ||
| 80/60 °C | kW | 9,8 | 14,2 | 20,4 | 33,9 | 51,9 | 61,3 | |
| Lt/h | 170 | 246 | 354 | 587 | 900 | 1.063 | ||
| 70/50 °C | kW | 4,9 | 7,1 | 10,2 | 16,9 | 25,9 | 30,6 | |
| Lt/h | 85 | 123 | 177 | 293 | 449 | 530 | ||
| Boyler Hacmi (Lt) | 1500 | 2000 | 2500 | 3000 | 4000 | 5000 | ||
|---|---|---|---|---|---|---|---|---|
| 10/45 °C | 90/70 °C | kW | 140,4 | 182,6 | 225,2 | 257,1 | 316,4 | 435 |
| Lt/h | 3.468 | 4.509 | 5.562 | 6.350 | 7.815 | 10.744 | ||
| 80/60 °C | kW | 98,9 | 128,5 | 158,5 | 181 | 222,7 | 306,2 | |
| Lt/h | 2.442 | 3.174 | 3.915 | 4.469 | 5.501 | 7.562 | ||
| 70/50 °C | kW | 62,9 | 81,8 | 100,9 | 115,2 | 141,7 | 194,8 | |
| Lt/h | 1.554 | 2.020 | 2.492 | 2.844 | 3.501 | 4.813 | ||
| 10/60 °C | 90/70 °C | kW | 106,4 | 138,3 | 170,6 | 194,8 | 239,7 | 329,5 |
| Lt/h | 1.845 | 2.399 | 2.958 | 3.377 | 4.156 | 5.713 | ||
| 80/60 °C | kW | 66,5 | 86,5 | 106,6 | 121,7 | 149,8 | 205,9 | |
| Lt/h | 1.153 | 1.499 | 1.849 | 2.110 | 2.597 | 3.570 | ||
| 70/50 °C | kW | 33,2 | 43,1 | 53,2 | 60,7 | 74,7 | 102,7 | |
| Lt/h | 575 | 748 | 922 | 1.053 | 1.295 | 1.781 | ||
ÇİFT SERPANTİNLİ BOYLER ÜST SERPANTİN KAPASİTE TABLOSU
| Boyler Hacmi (Lt) | 160 | 200 | 300 | 500 | 800 | 1000 | ||
|---|---|---|---|---|---|---|---|---|
| 10/45 °C | 90/70 °C | kW | 12,5 | 21,4 | 24 | 47,7 | 48,9 | 59,9 |
| Lt/h | 309 | 528 | 593 | 1.178 | 1.208 | 1.479 | ||
| 80/60 °C | kW | 8,8 | 15 | 16,9 | 33,6 | 34,4 | 42,2 | |
| Lt/h | 217 | 372 | 417 | 829 | 850 | 1.041 | ||
| 70/50 °C | kW | 5,6 | 9,6 | 10,8 | 21,4 | 21,9 | 26,8 | |
| Lt/h | 138 | 237 | 266 | 528 | 541 | 663 | ||
| 10/60 °C | 90/70 °C | kW | 9,5 | 16,2 | 18,2 | 36,2 | 37,1 | 45,4 |
| Lt/h | 165 | 281 | 316 | 627 | 643 | 787 | ||
| 80/60 °C | kW | 5,9 | 10,1 | 11,4 | 22,6 | 23,2 | 28,4 | |
| Lt/h | 103 | 176 | 197 | 392 | 402 | 492 | ||
| 70/50 °C | kW | 3 | 5,1 | 5,7 | 11,3 | 11,6 | 14,2 | |
| Lt/h | 51 | 88 | 99 | 196 | 201 | 246 | ||
| Boyler Hacmi (Lt) | 1500 | 2000 | 2500 | 3000 | 4000 | 5000 | ||
|---|---|---|---|---|---|---|---|---|
| 10/45 °C | 90/70 °C | kW | 70,4 | 84,4 | 104,2 | 118,9 | 158,4 | 178,2 |
| Lt/h | 1.739 | 2.086 | 2.573 | 2.937 | 3.913 | 4.402 | ||
| 80/60 °C | kW | 49,6 | 59,4 | 73,3 | 83,7 | 111,5 | 125,4 | |
| Lt/h | 1.224 | 1.468 | 1.811 | 2.067 | 2.754 | 3.098 | ||
| 70/50 °C | kW | 31,5 | 37,8 | 46,7 | 53,3 | 71 | 79,8 | |
| Lt/h | 779 | 935 | 1.153 | 1.316 | 1.753 | 1.972 | ||
| 10/60 °C | 90/70 °C | kW | 53,4 | 64 | 78,9 | 90,1 | 120 | 135 |
| Lt/h | 925 | 1.110 | 1.368 | 1.562 | 2.081 | 2.341 | ||
| 80/60 °C | kW | 33,3 | 40 | 49,3 | 56,3 | 75 | 84,4 | |
| Lt/h | 578 | 693 | 855 | 976 | 1.300 | 1.463 | ||
| 70/50 °C | kW | 16,6 | 20 | 24,6 | 28,1 | 37,4 | 42,1 | |
| Lt/h | 288 | 346 | 427 | 487 | 649 | 730 | ||
