Ürün Özellikleri

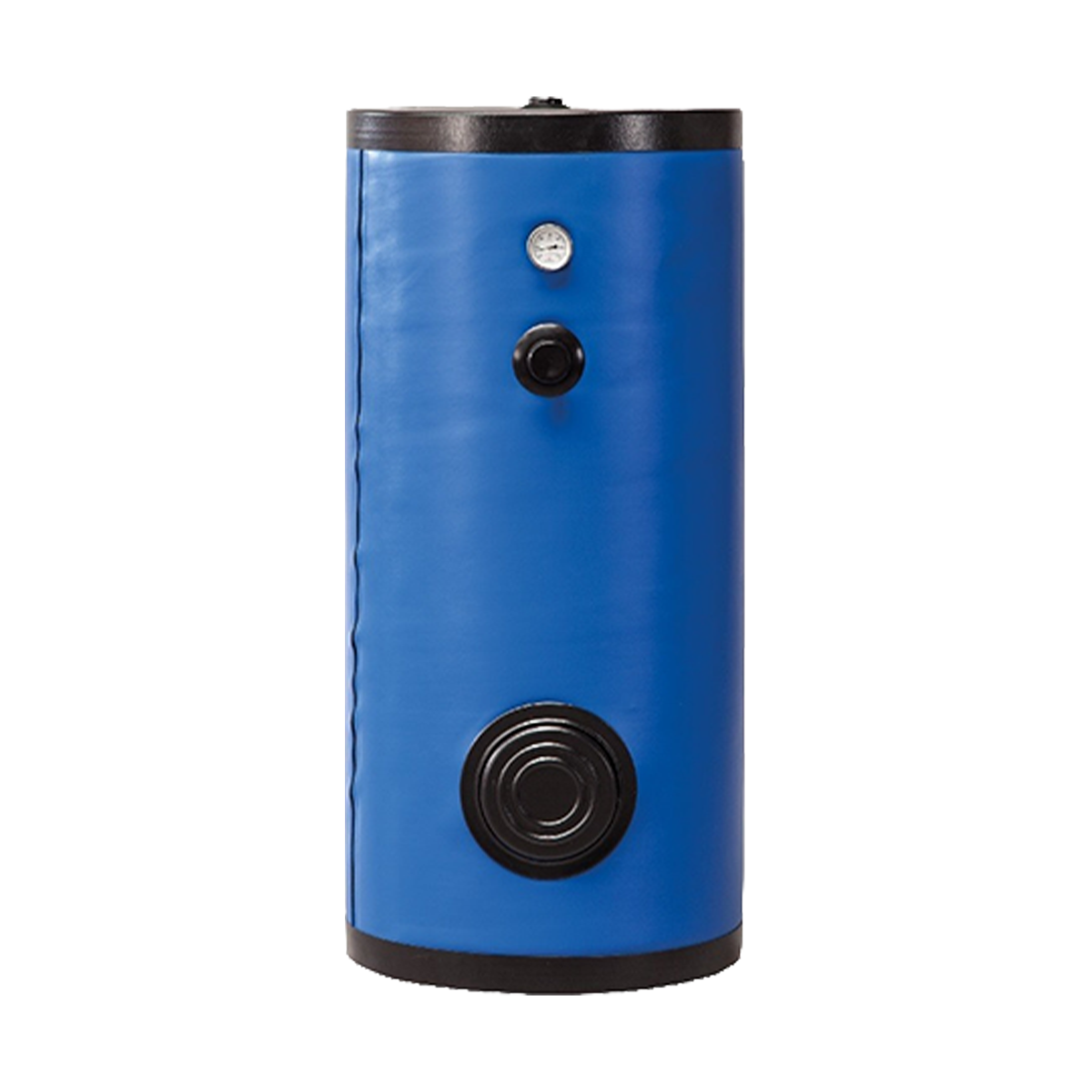

Tek Serpantinli Hızlı Boyler ÜEB/T Serisi
- Dik tiptir.
- Az yer kaplar.
- İç yüzey kaplamasında yaş emeaye uygulaması ile hijyen sağlanmıştır.
- Uzun ömürlüdür.
- Hijyeniktir.
- Modern dizaynı ile şık ve estetiktir.
- Yüksek verimlidir.
- Magnezyum anot ile katodik koruma sağlar.
- Termometrelidir.
- İsteğe göre ısıtıcı ile desteklenebilmektedir.
- İşletme basıncı 10 bardır.
- Poliüretan ile izolasyonu sağlanmıştır.
- Fermuarlı, sünger ilaveli vinil kılıf ile şık görünümlüdür.
TEKNİK ÖZELLİKLER
| ÜRÜN CİNSİ | ÜEB/T-100 | ÜEB/T-160 | ÜEB/T-200 | ÜEB/T-300 | ÜEB/T-500 | ÜEB/T-800 | ÜEB/T-1000 | |
|---|---|---|---|---|---|---|---|---|
| Anma Hacmi | Lt | 100 | 160 | 200 | 300 | 500 | 800 | 1.000 |
| Gerçek Hacim | Lt | 94 | 153 | 187 | 281 | 477 | 766 | 953 |
| Serpantin Yüzey Alanı | m2 | 0,63 | 0,95 | 1,2 | 1,5 | 1,9 | 2,5 | 3,4 |
| Susuz Ağırlık | kg | 64 | 86 | 101 | 128 | 189 | 277 | 321 |
| Yükseklik | mm | 1080 | 1165 | 1310 | 1565 | 1790 | 1790 | 2085 |
| Gövde Çapı | mm | 490 | 590 | 590 | 650 | 750 | 980 | 980 |
| İzolasyon | mm | 50 PU | 50 PU | 50 PU | 50 PU | 50 PU | 60 PU | 60 PU |
| Kullanım Suyu Giriş/Çıkış | R" | 1" | 1" | 1" | 1" | 1" | 1 ¼" | 1 ¼" |
| Sirkülasyon | R" | ¾" | ¾" | ¾" | 1" | 1" | 1 ¼" | 1 ¼" |
| Kapalı Devre(ler) Giriş/Çıkış | R" | 1" | 1" | 1" | 1" | 1" | 1 ¼" | 1 ¼" |
| Temizleme Flanşı | R" | 4" | 4" | 4" | 4" | 4" | 5" | 5" |
| Isıtıcı Manşonu | R" | 1 ½" | 1 ½" | 1 ½" | 1 ½" | 1 ½" | 2" | 2" |
| Alt Bombe Boşaltım Manşonu | R" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" |
| Termostat Kovanı | R" | ½" | ½" | ½" | ½" | ½" | ½" | ½" |
| Anot Manşonu | R" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" |
| ÜRÜN CİNSİ | ÜEB/T-1500 | ÜEB/T-2000 | ÜEB/T-2500 | ÜEB/T-3000 | ÜEB/T-4000 | ÜEB/T-5000 | |
|---|---|---|---|---|---|---|---|
| Anma Hacmi | Lt | 1.500 | 2.000 | 2.500 | 3.000 | 4.000 | 5.000 |
| Gerçek Hacim | Lt | 1.448 | 1.817 | 2.423 | 3.106 | 3.668 | 4.554 |
| Serpantin Yüzey Alanı | m2 | 4 | 4,8 | 5,8 | 6,9 | 8,2 | 9,2 |
| Susuz Ağırlık | kg | 465 | 534 | 613 | 810 | 956 | 1075 |
| Yükseklik | mm | 1970 | 2370 | 2185 | 2265 | 2615 | 2560 |
| Gövde Çapı | mm | 1230 | 1230 | 1425 | 1615 | 1615 | 1765 |
| İzolasyon | mm | 60 PU | 60 PU | 60 PU | 60 PU | 80 S | 80 S |
| Kullanım Suyu Giriş/Çıkış | R" | 1 ¼" | 1 ¼" | 1 ½" | 1 ½" | 2" | 2" |
| Sirkülasyon | R" | 1 ¼" | 1 ¼" | 1 ½" | 1 ½" | 2" | 2" |
| Kapalı Devre(ler) Giriş/Çıkış | R" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" |
| Temizleme Flanşı | R" | 5" | 5" | 5" | 5" | 5" | 5" |
| Isıtıcı Manşonu | R" | 2" | 2" | 2" | 2" | 2" | 2" |
| Alt Bombe Boşaltım Manşonu | R" | 1 ¼" | 1 ¼" | 2" | 2" | 2" | 2" |
| Termostat Kovanı | R" | ½" | ½" | ½" | ½" | ½" | ½" |
| Anot Manşonu | R" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" |
PU: Poliüretan S: Sünger
Ölçülerde değişiklik yapma hakkımız vardır.
Ölçülerde değişiklik yapma hakkımız vardır.
TEK SERPANTİNLİ BOYLER KAPASİTE TABLOSU
| Boyler Hacmi (Lt) | 100 | 160 | 200 | 300 | 500 | 800 | 1000 | ||
|---|---|---|---|---|---|---|---|---|---|
| 10/45 °C | 90/70 °C | kW | 21,7 | 37,1 | 46,8 | 57,3 | 71,4 | 109,5 | 129,4 |
| Lt/h | 536 | 916 | 1.156 | 1.416 | 1.765 | 2.705 | 3.195 | ||
| 80/60 °C | kW | 15,3 | 26,1 | 32,9 | 40,4 | 50,3 | 77,1 | 91,1 | |
| Lt/h | 377 | 645 | 814 | 997 | 1.242 | 1.904 | 2.249 | ||
| 70/50 °C | kW | 9,7 | 16,6 | 21 | 25,7 | 32 | 49,1 | 58 | |
| Lt/h | 240 | 411 | 518 | 635 | 791 | 1.212 | 1.432 | ||
| 10/60 °C | 90/70 °C | kW | 16,5 | 28,2 | 35,4 | 43,5 | 54,2 | 83 | 98,1 |
| Lt/h | 286 | 489 | 616 | 754 | 939 | 1.440 | 1.700 | ||
| 80/60 °C | kW | 10,3 | 17,6 | 22,2 | 27,2 | 33,9 | 51,9 | 61,3 | |
| Lt/h | 179 | 306 | 385 | 472 | 587 | 900 | 1.063 | ||
| 70/50 °C | kW | 5,2 | 8,8 | 11,1 | 13,6 | 16,9 | 25,9 | 30,6 | |
| Lt/h | 89 | 153 | 192 | 235 | 239 | 449 | 530 | ||
| Boyler Hacmi (Lt) | 1500 | 2000 | 2500 | 3000 | 4000 | 5000 | ||
|---|---|---|---|---|---|---|---|---|
| 10/45 °C | 90/70 °C | kW | 140,4 | 182,6 | 225,2 | 257,1 | 316,4 | 435 |
| Lt/h | 3.468 | 4.509 | 5.562 | 6.350 | 7.815 | 10.744 | ||
| 80/60 °C | kW | 98,9 | 128,5 | 158,5 | 181 | 222,7 | 306,2 | |
| Lt/h | 2.442 | 3.174 | 3.915 | 4.469 | 5.501 | 7.562 | ||
| 70/50 °C | kW | 62,9 | 81,8 | 100,9 | 115,2 | 141,7 | 194,8 | |
| Lt/h | 1.554 | 2.020 | 2.492 | 2.844 | 3.501 | 4.813 | ||
| 10/60 °C | 90/70 °C | kW | 106,4 | 138,3 | 170,6 | 194,8 | 239,7 | 329,5 |
| Lt/h | 1.845 | 2.399 | 2.958 | 3.377 | 4.156 | 5.713 | ||
| 80/60 °C | kW | 66,5 | 86,5 | 106,6 | 121,7 | 149,8 | 205,9 | |
| Lt/h | 1.153 | 1.499 | 1.849 | 2.110 | 2.597 | 3.570 | ||
| 70/50 °C | kW | 33,2 | 43,1 | 53,2 | 60,7 | 74,7 | 84 | |
| Lt/h | 575 | 748 | 922 | 1.053 | 1.295 | 1.456 | ||
